監控設備安裝教程

隨著視頻監控系統的普及，視頻監控系統也逐漸走入了個人家庭。由于家庭屬于私人隱私空間，很多人想自己來安裝監控設備，但是又不太懂監控設備的安裝。今天成都萬全安防就為和大家聊聊監控設備安裝的一些事情。

1.      準備工作

安裝前準備以下材料：監控攝像頭、攝像頭電源、硬盤錄像機、監控硬盤、交換機、路由器、顯示器、線槽若干、線管若干、網線鉗、網線、電源線、插座若干、水晶頭、電工膠布。

在安裝監控設備之前應提前選定硬盤錄像機的放置點，攝像頭安裝點位，方便后續布線。

2.      監控設備布線

監控設備布線有兩種方法：

a、根據監控點位的數量和布局選擇監控設備布線的數量。直接從監控攝像頭端放線至硬盤錄像機端，然后利用交換機，在傳輸?shù)接脖P錄像機。

b、為了節約線材，可在相近的兩個攝像頭間，放一根主網線，利用交換機，做監控攝像頭分線，分別連接兩個攝像頭。根據攝像頭的數量選擇交換機的接口數量。

水晶頭接法：按照標準順序(橙白、橙、綠白、藍、藍白、綠、棕白、棕)

附圖。

3.      硬盤錄像機安裝方法

第一步：就是需要固定住硬盤錄像機( DVR )，防止機子搖動。穩固機子后用螺絲刀把主機上的固定螺絲扭松。

第二步：在把固定螺絲扭松后，把 硬盤錄像機( DVR )的外殼拆卡，也就是把機子的衣服脫掉;

第三步：把硬盤螺絲固定安裝上;

第四步：還是用螺絲刀擰緊硬盤螺絲安裝的穩固;

第五步：在前面的基礎上，鏈接上硬盤數據線。

第六步：接上硬盤電源線。

第七步：合上機箱蓋以后，擰緊螺絲，確定機子外殼蓋上的螺絲固定住就可以了。

4.      安裝相應設備，設備連接方法如圖。

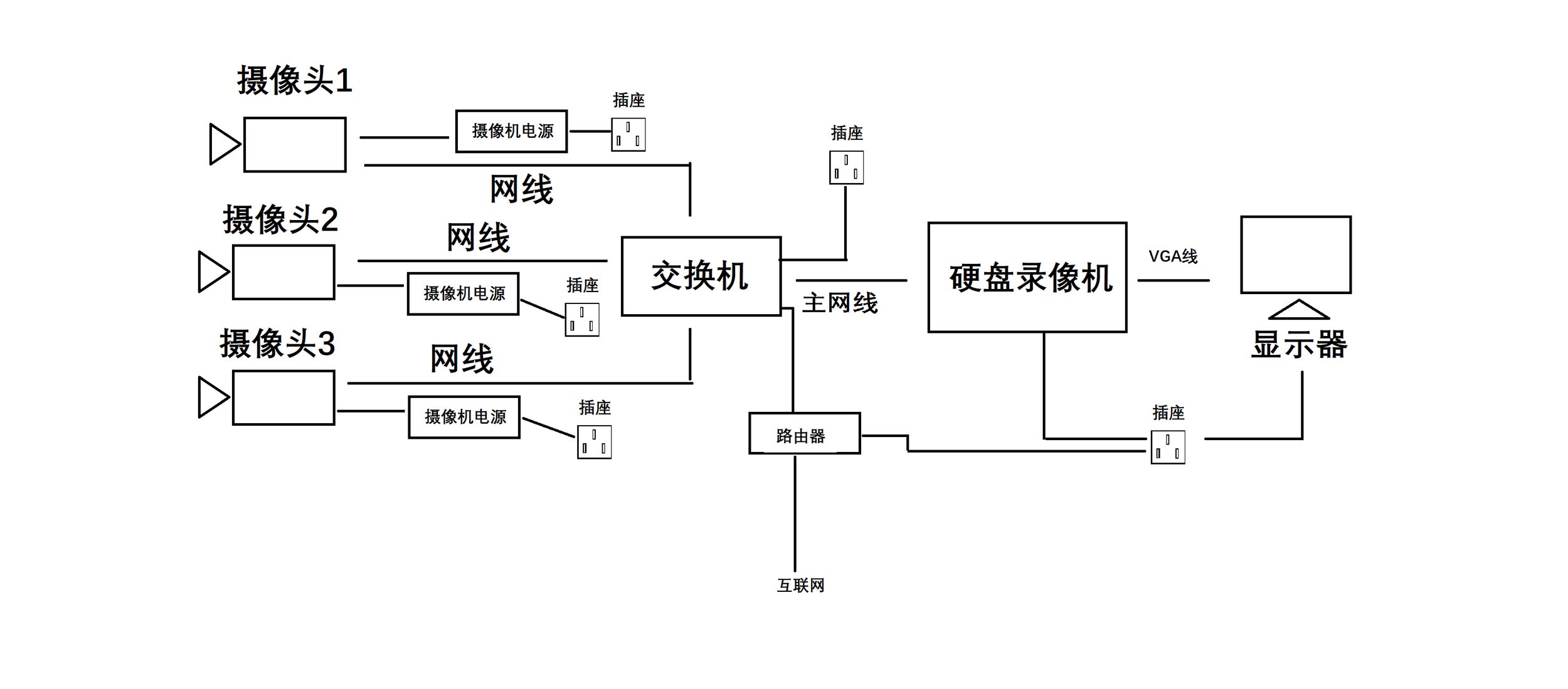

(對應上面第2步，方法a )

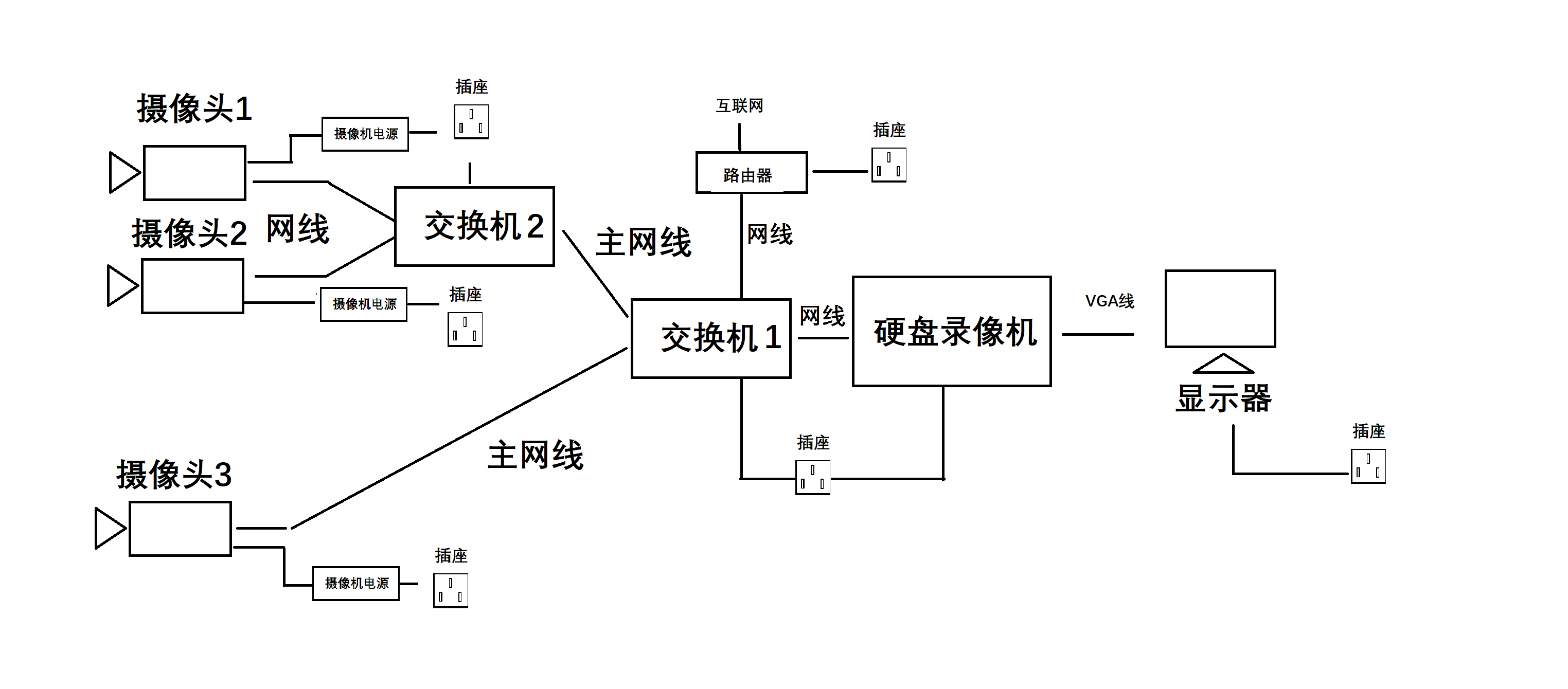

(對應上面第2步，方法b)

5.      監控設備安裝注意事項

1.    攝像機宜安裝在監視目標附近不易受外界損傷的地方,安裝位置不應影響現場設備運行和人員正?；顒?。安裝的高度,室內宜距地面2.5~5m,室外宜距地面3.5~10m。

2.    室外環境下采用室外全天候防護罩,保證春夏秋冬、陰晴雨風各種天氣下使用。

3.    攝像機鏡頭應避免強光直射,保證攝像管靶面不受損傷。鏡頭視場內,不得有遮擋監視目標的物體。

4.    攝像機鏡頭應從光源方向?qū)时O(jiān)視目標,并應避免逆光安裝:當需要逆光安裝時,應降低監視區域的對比度。攝像機的安裝應牢靠、緊固。

5.    從攝像機引出的電纜宜留有1m的余量,不得影響攝像機的轉動。攝像機的電纜和電源線應固定,不得用插頭承受電纜的自重。

6.    所有的線纜在走線時不能裸露在外,根據現場環境選擇使用PⅤC管或線槽走線,線纜走向應盡量選擇人不能直接觸及的位置。

7.    220V電源線不能與視頻線、控制線等弱電線路同管。

以上就是監控設備安裝的方法步驟和注意事項，還有不明白的地方，歡迎留言。
